大家在使用网络分析仪进行测试的时候,校准是个必选动作; 无论是复杂的手工机械校准,还是方便快捷的电子校准, 准确的校准才能确保测试结果的准确。

随着现代无线系统的信号带宽日益增加,其工作频率也提升至毫米波甚至更高,宽带信号测量的裕量越来越少。

射频工程师需要找到新的测量方法来降低宽带测量的线性误差,以保证其宽带信号频响的平坦度,而在毫米波波段,即便是一根线缆也会带来较大的功率损耗。

为了得到更精准的测量结果,我们必须进行测量端面的校准。如果我们通过校准去除掉测试系统中的夹具、线缆、适配器等测试附件所带来的线性误差,这意味着我们将测量参考端面前移至被测件的输出端,这样就能够获得更高数量级的测量精度。


问题在于,传统的接收机校准方法耗时长、操作复杂,同时需要使用庞杂而昂贵的设备包括信号源、网络分析仪、功率计等来完成。




那么,有没有一种简单易用的校准方法来可以纠正掉频谱仪/信号分析仪输入网络的标量/ 矢量误差呢?


是德科技最近推出市场的一款新产品U9361系列就是解决上述的问题。




结合是德科技X系列信号分析仪,RCal将给用户带来简单易用、高性价比和高效率的校准体验。通过U9361 RCal接收机校准件,用户可以:


将测量系统的参考端面前移至被测件的输出端,并补偿系统路径损耗和频率响应,精准测量被测件的发射机性能。

在信号分析仪上获得更精确的绝对功率测量精度。

纠正中频带宽的不平坦度(幅度和相位),实现更精确的调制解调测量。


RCal创新性地解决了传统校准方法的所有难点

    简单易用

只需要把U9361 RCal连接好,剩下的所有工作都是由是德科技X系列信号分析仪自动完成。


 性价比高

不再需要使用昂贵的台式仪表如矢量网络分析,信号源,功率计等等。


 校准速度快

不再需要开发和调试软件。所有的工作都可以交给RCal和信号分析仪完成。

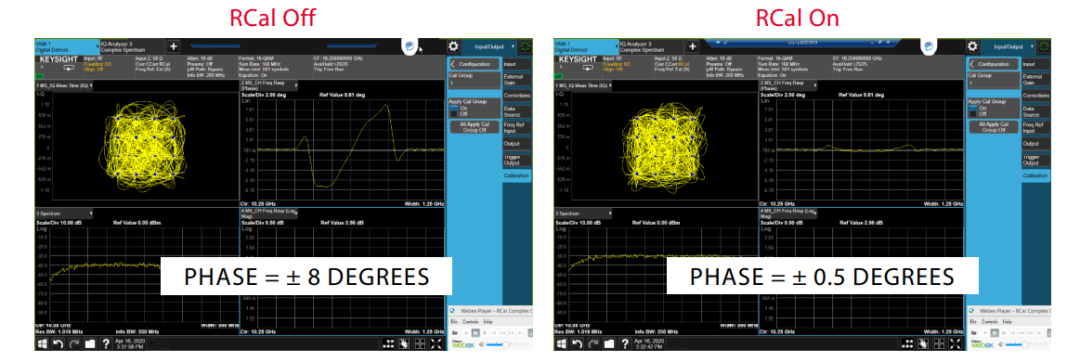

采用16QAM调制信号,使用Rcal前后的相位平坦度对比,足足提升了超过一个数量级!

上图的实测结果展示了使用RCal的校准效果:

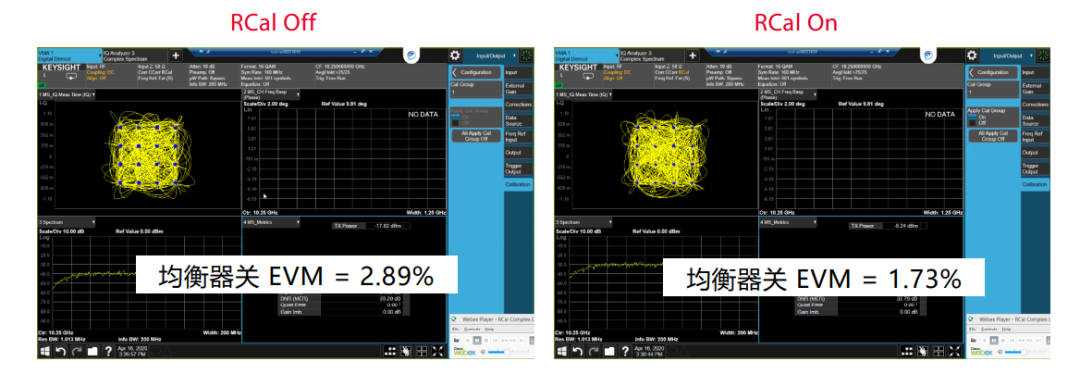

输入16QAM调制信号,在是德科技X系列信号分析仪上使用矢量调制分析仪模式来解调信号并得到EVM和相位平坦度的测试结果(这里关闭了均衡器)。
