泰克推出8系列采样示波器平台，支持56GBd和28GBd应用

2020-11-11 14:38:36 bet官网333入口 141

泰克科技公司日前宣布，推出最新8系列采样平台，全新光收发机测试平台缩短了测试时间，提高了可重复性，解决了光器件制造商面临的测试挑战，满足了对更高带宽和网络容量的需求。

8系列采样示波器是一种分解式的模块化仪器系列，拥有并行采集功能，每台主机提供多达4条通道，在多个输入上同时支持PAM4光信号，实现了超高的测量准确度。8系列由TSO820采样示波器主机、光采样模块和TSOVu组成，其中TSOVu是一种全新软件平台，在主机电脑上独立于仪器主机运行，可实时处理及离线处理采集的数据。

8系列主机是一种可配置的紧凑型仪器，拥有市场上最小的模块化外形，高仅3U。这款仪器是为最大限度地提高机架空间利用率而打造的，特别适合光器件制造应用，用户可以迅速增加新的分析功能，重新配置测试系统，支持新出现的标准和工作流程变化。离线和远程工作模式把TSO820的分析和可视化功能从示波器扩展到用户计算环境，便于用户从设计阶段无缝转向调试、表征和制造测试。

全新TCR801光时钟恢复模块

泰克同期还推出了TCR801，这是一种外部光时钟恢复模块，同时覆盖了26GBd和53GBd周围的双频段范围。这些仪器和软件为快速采集和分析提供了一种平台解决方案。

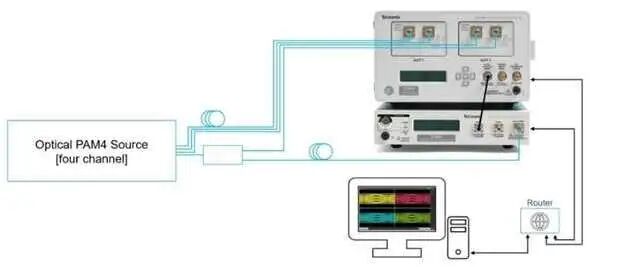

TCR801光时钟恢复仪器只需一根同轴电缆同步时钟，快速与其他采样示波器兼容使用，包括TSO820和DSA8300。这种单一模式外部仪器为PAM4和NRZ提供了条FC/PC光连接，采用外部光分路器。

全新TSOVu软件

TSOVu软件平台实现了外部计算环境，拥有完善的编程接口，提升了自动化程度。这种软件解决方案还提供了一种新的测试插件架构，可以迅速迭代进行现有测量及客户确定的未来测量。

PAM4

随着移动互联网、云计算、大数据等技术的飞速发展，为了满足爆炸性的数据流量需求，传输网络中的端口之间需要更高的数据速率和更密集的端口数量，数据中心的光互联网络正面临从100G到400G的过渡。400G光模块作为未来数据中心内部光网络互联的关键硬件设备，也面临速率、功耗、体积、成本等方面的挑战。因此PAM-4逐渐成为新的下一代高速客户链路的典型码型调制格式，同时以太网FEC（前向纠错）技术伴随着出现在所有的接口的PMD层。

由于新的PAM-4技术的出现，传统的基于误码仪或示波器的性能验证与测试手段，已经不能很好反映真实的传输性能，新的测试方案往往又面临测试仪器成本高，测试效率低等一系列问题。这些新的挑战提高了400G光模块的成本，阻碍了400G大规模应用的进程。

泰克科技全新一代光采样示波器将全新亮相，助力400G PAM4模块生产测试。与上一代DSA8300相比，新一代TSO820的体积只有之前的1/4，大幅节省了产线的空间；可插拔的模块化设计给予了客户更多选择，可以根据生产需求自由增减测试通道数；在上一代产品的性能基础上，新一代采样示波器搭配TSOVu软件，支持远程网络控制，可自由配置测试参数。同时配套登场的还有泰克CDR时钟恢复模块TCR801，支持26GBd和53GBd时钟恢复，只需一根同轴电缆同步时钟，快速与其他采样示波器兼容使用。

相干光

同时，数据中心的集群式发展趋势，对大容量低成本数据中心互连（DCI）链路的需求也日益凸显。随着链路距离从40km增加到80km甚至更远，相干光系统具有良好OSNR性能、灵敏度、色散容限等特性，能够为远程传输提供更强大的支持。

相干光通信系统在发送端采用外光调制（比如DP-QPSK）的方式将信号以调节振幅、相位、频率的方式调制到光载波上。相比于传统的直接探测系统，相干探测通过信号光与本振的拍频可以获得更多的信号信息；信号到达接收端后，借助高速数字信号处理(DSP)技术，经过诸如均衡等前端处理，进入光混频器与本地振荡器产生的光信号进行相干混合，实现信号的重建和失真补偿。

泰克与Coherent Solutions携手提供全面集成的相干光OMA系统，其中采用泰克DPO70000SX/DX示波器和Coherent Solutions IQ Receivers，这一平台可以生成相干调制信号，如64 QAM，以满足高速通信市场需求。复杂的光调制是工程师们在开发过程中的关键一环，他们寻求测试测量解决方案，为推出400G/800G和传输速率高达1TB/s的产品提供支撑。泰克示波器与Coherent Solutions DSPs相集成，为工程师高效开发相干收发机铺平了道路。
